Оптичен предавател

Какво е оптичен предавател

Оптичният предавател е електронно устройство, използвано във фиброоптични комуникационни системи за преобразуване на електрически сигнали в оптични сигнали за предаване по оптични влакна. Обикновено включва източник на светлина, като лазерен диод или светодиод, който излъчва светлина с определена дължина на вълната, и модулираща схема, която модулира интензитета или честотата на светлината, за да кодира сигнала. Полученият оптичен сигнал след това се свързва към оптично влакно за предаване към приемник. Оптичните предаватели са основен компонент на съвременните комуникационни системи, позволяващи високоскоростно предаване на данни на големи разстояния с ниско затихване и смущения.

Предимства на оптичния предавател

01/

Висока скорост:Оптичните предаватели могат да предават данни с много висока скорост. Те са способни да предават сигнали със скорост гигабит в секунда (Gbps).

02/

Предаване на дълги разстояния:Оптичните предаватели могат да предават сигнали на големи разстояния, без да губят качеството или силата на сигнала. Те са идеални за комуникационни връзки на дълги разстояния.

03/

Устойчивост на шум:Оптичните предаватели са имунизирани срещу електромагнитни смущения (EMI) и радиочестотни смущения (RFI). Това ги прави идеални за използване в среди със силни електромагнитни смущения.

04/

Сигурност:Оптичните предаватели са трудни за подслушване или прихващане, защото използват светлина като комуникационна среда. Това ги прави по-сигурни от традиционните електрически комуникационни системи.

05/

Ниска консумация на енергия:Оптичните предаватели консумират много малко енергия в сравнение с електрическите комуникационни системи. Това намалява разходите за енергия, свързани с комуникацията.

06/

Компактен размер:Оптичните предаватели са относително по-малки по размер от електрическите комуникационни системи. Това ги прави идеални за използване в среда с ограничено пространство.

Защо да изберете нас

Професионален екип

Професионален екип по продажбите и екип от инженери осигуряват професионална техническа поддръжка, тестово видео и примерна поддръжка

Усъвършенствано оборудване

Оборудването, базирано на най-новите технологични разработки, има по-висока ефективност, по-добра производителност и по-голяма надеждност.

Решение на едно гише

С богат опит и обслужване "един към един", ние можем да ви помогнем да изберете продукти и да отговорим на технически въпроси.

Иновация

Ние сме посветени на непрекъснатото подобряване на нашите системи, като гарантираме, че технологията, която предлагаме, е винаги авангардна.

Високо качество

Нашите продукти се произвеждат или изпълняват по много високи стандарти, като се използват най-добрите материали и производствени процеси.

Конкурентна цена

Имаме професионален екип за снабдяване и екип за счетоводство на разходите, които се стремим да намалим разходите и печалбата и да ви предоставим добра цена.

Каква е функцията на оптичния предавател

В допълнение към преобразуването на електрически сигнали в светлинни сигнали, оптичните предаватели също играят критична роля в контролирането на мощността и формата на оптичния сигнал. Това се постига чрез различни техники, включително контрол на обратната връзка, контрол на дълбочината на модулацията и контрол на тока на отклонение. Чрез контролиране на мощността и формата на оптичния сигнал, оптичните предаватели могат да оптимизират качеството на сигнала и да осигурят надеждно предаване на големи разстояния.

Друга важна функция на оптичните предаватели е контролът на дължината на вълната. Оптичните влакна са способни да предават множество сигнали едновременно чрез различни дължини на вълната на светлината. За да се улесни това, оптичните предаватели трябва да могат да работят при определени дължини на вълните в спектъра на оптичните влакна. Това се постига чрез различни механизми, включително използването на специализирани лазерни диоди и регулируеми филтри.

Оптичните предаватели могат също да се използват за генериране и предаване на различни видове оптични сигнали, включително аналогови, цифрови и смесени сигнали. Тази гъвкавост ги прави подходящи за широк спектър от приложения, включително телекомуникации, предаване на данни и оптично наблюдение.

Какви са основните компоненти на оптичния предавател

Оптичният предавател е устройство, което преобразува електрически сигнали в оптични сигнали, които могат да се предават по оптичен кабел. Основните компоненти на оптичния предавател включват полупроводников лазерен диод, оптичен модулатор и управляваща верига.

Полупроводниковият лазерен диод е светлинният източник на оптичния предавател, който излъчва светлина под формата на тесен лъч електромагнитно излъчване. Излъчваната светлина обикновено е в инфрачервения диапазон и може да бъде настроена на определен честотен диапазон. Лазерният диод се управлява от управляваща верига, която регулира тока, подаден към лазерния диод, за да контролира интензитета и честотата на излъчваната светлина.

Оптичният модулатор е друг важен компонент на оптичния предавател, който се използва за модулиране на светлинния сигнал с електрическата информация. Модулаторът обикновено работи чрез промяна на интензитета, фазата или поляризацията на светлинния сигнал в отговор на електрическия сигнал. Този процес позволява предаване на цифрови данни по оптичния кабел.

Други компоненти на оптичен предавател могат да включват температурен контролер за стабилизиране на работата на лазерния диод, усилвател на мощност за увеличаване на изходната мощност на сигнала и верига за наблюдение, за да се гарантира качеството на изходния сигнал. Като цяло, оптичният предавател е сложно устройство, което играе критична роля в предаването на високоскоростни данни на дълги разстояния с помощта на оптични кабели.

Какъв вид оптичен кабел е съвместим с оптичен предавател

Когато става въпрос за избор на оптичен кабел, който е съвместим с вашия оптичен предавател, трябва да имате предвид няколко фактора. Ето основните точки, които трябва да имате предвид:

Тип

Типът оптичен кабел, който избирате, зависи от специфичните изисквания на вашия оптичен предавател. Има два основни вида оптични кабели
едномодов и многомодов. Единичният режим обикновено се използва за по-дълги разстояния и приложения с по-висока скорост, докато многомодовият се използва за по-къси разстояния и приложения с по-ниска скорост.

Размер на ядрото

Размерът на сърцевината на оптичния кабел е друго важно съображение. Това се отнася до диаметъра на сърцевината на влакното, който може да варира от 8 микрона до 62,5 микрона. Размерът на ядрото може да повлияе на разстоянието, което сигналът може да измине, и количеството загуба на сигнал, което възниква.

Дължина на вълната

Дължината на вълната на оптичния предавател е друг критичен фактор, който трябва да имате предвид при избора на оптичен кабел. Различните видове оптични кабели са проектирани да работят със специфични диапазони на дължина на вълната, така че е важно да се уверите, че избраният от вас кабел е съвместим с вашия оптичен предавател.

Честотна лента

Ширината на честотната лента е количеството данни, което може да бъде предадено по оптичен кабел. Кабелите с по-голяма честотна лента обикновено са по-скъпи, но имат способността да предават повече данни на по-големи разстояния.

Материал на якето

Материалът на обвивката на оптичния кабел също е важен. Различните видове обвивки са предназначени да предпазват кабелите от различни фактори на околната среда, като влага, химикали и екстремни температури.

Съединители

Уверете се, че избраният от вас оптичен кабел е съвместим с конекторите на вашия оптичен предавател. За различни приложения се използват различни видове конектори, така че е важно да изберете правилния за вашите нужди.

Модулация на светлинен източник на оптичен предавател

Модулационните методи на оптичните предаватели обикновено се разделят на две категории, а именно аналогова модулация и цифрова модулация.

Има два вида аналогова модулация. Единият е да се използва аналогов бейсбенд сигнал за директно модулиране на интензитета на светлинния източник (D-IM); , честота или фаза и т.н., за да модулирате, и след това използвайте модулираната подносеща, за да модулирате интензитета на източника на светлина. Предимството на аналоговата модулация е, че оборудването е просто и заетата честотна лента е тясна, но нейните характеристики срещу смущения са лоши и шумът се натрупва по време на препредаване.

Цифровата модулация е основният модулационен метод за комуникация с оптични влакна. След вземане на проби и квантуване на аналоговия сигнал, оптичният носител се модулира и изключва с двоичен цифров сигнал "1" или "0" и се извършва импулсно кодиране (PCM). Предимството на цифровата модулация е, че има силна способност против смущения и влиянието на шума и дисперсията не се натрупва по време на препредаване, така че може да реализира предаване на дълги разстояния. Недостатъкът му е, че изисква по-широка честотна лента и оборудването е сложно.

Според връзката между режима на модулация и източника на светлина има директна модулация и външна модулация. Първото се отнася до директно използване на сигнали за електрическа модулация за управление на параметрите на трептене (интензитет на светлината, честота и т.н.) на полупроводниковия източник на светлина за получаване на вълна на амплитудна модулация или вълна на честотна модулация на оптичната честота, която също се нарича вътрешна модулация; последното е да позволи на светлинния източник да изведе амплитудата и честотата. Постоянният оптичен носител преминава през оптичния модулатор, а оптичният сигнал модулира амплитудата, честотата и фазата на оптичния носител през модулатора. Предимството на директната модулация на светлинния източник е, че е проста, но скоростта на модулация се влияе от живота на носителя и високата скорост. Ограничения за влошаване на производителността (напр. честотен чирп и т.н.).

Методът на външна модулация изисква модулатор и структурата е сложна, но може да получи отлична производителност на модулация, особено подходяща за високоскоростни приложения. Според параметрите на модулираната светлинна вълна тя се разделя на модулация на интензитета, фазова модулация, поляризационна модулация и т.н. Най-широко използваните в комуникацията с оптични влакна са модулация на директен интензитет на базовата лента, модулация на интензитета на подносителя и цифрова модулация на източника на светлина, и външната модулация се използва при високи скорости.

Какви фактори могат да повлияят на скоростта на предаване на данни на оптичен предавател

Скоростта на предаване на данни на оптичен предавател зависи от различни фактори, които влияят върху работата му. Тези фактори могат да включват следното:

Оптична мощност
Силата на сигнала на оптичния предавател също трябва да бъде силна и стабилна, за да се насърчи по-бързото и надеждно предаване на данни. Ако оптичната мощност е твърде ниска, това може да причини изкривяване на сигнала и ниски скорости на предаване.

Дължина на вълната
Дължината на вълната на светлината, използвана за комуникация, влияе върху скоростта на предаване на данни на оптичен предавател. Различните дължини на вълните имат различни скорости на предаване, така че изборът на дължина на вълната е от решаващо значение за оптимална производителност.

Влакнеста дисперсия
Дисперсията в оптичния кабел, използван в процеса на предаване, допринася за скоростта на предаване на данни на оптичния предавател. Когато светлината преминава през влакнестия кабел, тя се разпространява и това явление се нарича дисперсия.

Шум
Шумът в предавателния канал влияе върху ефективността на предаването на данни и може да доведе до грешки в комуникацията. Оптичните предаватели с ниски нива на шум имат по-висока скорост на предаване на данни.

Работна температура
Работната температура на оптичния предавател влияе върху неговата ефективност и, като допълнение, върху скоростта на предаване на данни. По-високата температура води до по-бързо предаване на данни.

Дължина на оптичния кабел
Дължината на оптичния кабел влияе върху разстоянието, на което могат да се предават данни. По-дългите кабели причиняват затихване и ограничават скоростта на предаване на данни, докато по-късите кабели водят до по-бързи скорости на предаване.

Принципи на работа на оптичния предавател

Най-важното оптично устройство в оптичния предавател е полупроводниковият лазер. това е лазерен диод (LD). някои не използват лазерни диоди, а използват полупроводникови диоди, излъчващи светлина (Light Emitting Diode, LED).

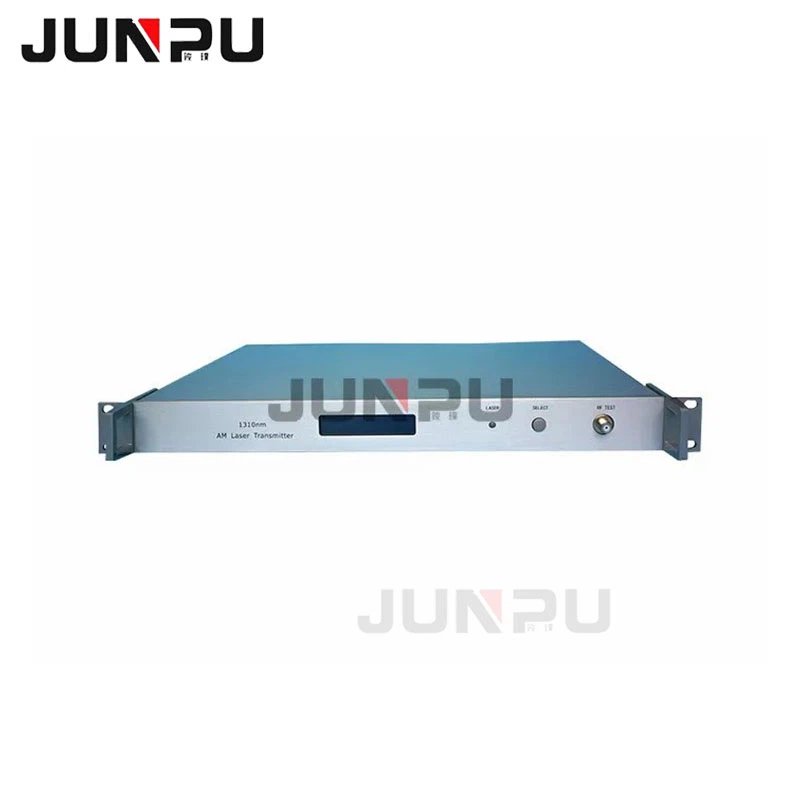

1310nm оптичен предавател обикновено приема режим на директна модулация (модулация на остатъчна амплитуда на страничната лента, режим VSB-AM). Неговата функция е да преобразува електрически сигнали в оптични сигнали, което може да се постигне чрез промяна на захранването на инжектирания лазер чрез външна верига. Веригата на отклонение, която задава, може да осигури най-доброто захранване на отклонение за лазера. Лазерът ще има различна изходна мощност, когато токът на отклонение е различен.

За да се осигури стабилен изход на оптична мощност, трябва да се проектира автоматична контролна верига за оптична мощност и лазерна температура, като например използването на микрокомпютри за постигане на най-доброто работно състояние на автоматично управление на оптичния предавател. Лазерите се използват широко като оптични осцилатори (т.е. устройства, излъчващи светлина), които разчитат на взаимодействието между енергийното състояние на материала на лазерната среда и светлината.

За да работи лазерът, трябва да има определен ток. Съществува известна зависимост между големината на този ток и интензитета на светлината. Когато токът се увеличи, интензитетът на светлината се увеличава рязко. Това показва, че лазерът е започнал да работи. Това кара лазера да работи. Токът се нарича прагов ток. Колкото по-малък е, толкова по-добре, защото вече е позволил на лазера да работи.

Ако праговият ток продължи да се увеличава, ще се образува зона на насищане на изхода. Когато токът на зоната на насищане достигне определена стойност, сигналът ще бъде предаден. По отношение на мощността, необходима за предаване на оптични влакна, изходната мощност от няколко мегавата в линейния регион може да отговори на изискванията за предаване на сигнали и информация на дълги разстояния. В допълнение към количеството интензитет на светлината, качеството на предаване на светлината също е свързано с проблеми като спектър и шум.

Многовълновият спектър не е подходящ за предаване на висококачествени аналогови сигнали. Дори и да работи в единичен режим, неговият емисионен спектър има ширина. Колкото по-тясна е ширината, толкова по-чиста става светлинната вълна и толкова по-кохерентна във времето. Това са светлинни вълни с добра кохерентност. Светлинната вълна с добра кохерентност не се нуждае от лещи и други устройства, които да я събират в малко петно, и е по-подходяща за падане на оптични влакна.

Как един оптичен предавател преобразува електрическите сигнали в оптични сигнали

Оптичният предавател се отнася до устройство, което преобразува електрическите сигнали в оптични сигнали, които могат да се предават по оптичен кабел. По принцип оптичният предавател работи чрез модулиране на електрическия ток, произведен от светодиод (LED) или лазерен диод. След това модулираният електрически сигнал се трансформира в модулиран оптичен сигнал, който може да бъде изпратен през оптичното влакно.

Процесът на трансформиране на електрически сигнал в оптичен сигнал започва с токов драйвер, който контролира мощността на лазерен диод или светодиод. Текущият драйвер гарантира, че лазерният диод или LED излъчва светлина с желания интензитет и честота. Интензитетът и честотата на светлината, излъчвана от лазерния диод или светодиод, се регулират директно от тока, подаван към диода.

След като токът е модулиран, за да съответства на електрическия сигнал, оптичният сигнал се създава чрез канализиране на светлината в оптично влакно чрез леща. След това модулираният оптичен сигнал се предава през оптичното влакно до местоназначението.

Как се измерва мощността на оптичния предавател

Мощността на оптичния предавател е решаващ параметър, който определя силата на сигнала, който може да достави към оптичното влакно. Измерването на мощността обикновено се извършва с помощта на електромер, който е проектиран специално за измерване на оптична мощност в миливати (mW) или децибели (dB). Оптичните измерватели на мощност са високочувствителни устройства, които могат да измерват интензитета на светлината, излъчвана от предавателя.

За измерване на мощността на оптичен предавател между предавателя и измервателния уред се свързва оптичен кабел за свързване. След това измервателят на мощността се включва и светлинният сигнал от предавателя се засича от фоторецептор. След това сигналът се преобразува в измерим електрически сигнал, който се показва на електромера. Измервателят на мощността може да има и допълнителни функции като измерване на дължината на вълната и измерване на затихването.

По време на процеса на измерване е важно да се гарантира, че електромерът е калибриран и че измерванията се правят последователно, за да получите точни резултати. Нивата на мощност на оптичните предаватели варират в зависимост от вида на предавателя, дължината на вълната, на която работи, и вида на оптичното влакно, използвано в мрежата. Следователно е от съществено значение да се уточнят изискванията за бюджета на мощността за проектирането на мрежата, за да се гарантира, че сигналът се предава на желаните нива на мощност.

Съвети за поддръжка на оптичен предавател

Ето съвети за поддръжка на оптични предаватели:

1. Редовно почистване
Оптичният предавател трябва да се поддържа чист чрез редовно почистване от прах и избърсване с чиста, суха кърпа. Всички частици мръсотия или прах, които могат да се натрупат върху предавателя, могат да причинят отслабване на оптичния сигнал, което води до намалена производителност.

2. Контрол на температурата
Температурата на оптичния предавател играе решаваща роля за неговата работа. Трябва да се поддържа правилен температурен контрол, за да се предотврати прегряване или повреда на предавателя.

3. Мониторинг на захранването
Захранването на оптичния предавател трябва редовно да се наблюдава, за да се гарантира, че нивата на напрежение и ток са в препоръчителния диапазон.

4. Редовна проверка
Трансмитерът трябва да се проверява редовно, за да се идентифицират признаци на повреда или износване. Всички повредени части трябва да се сменят незабавно, за да се предотвратят по-нататъшни повреди.

5. Правилно боравене
Правилното боравене с трансмитера е от решаващо значение за поддържането на неговата работа. Трябва да се работи внимателно, за да се избегнат повреди или неправилно боравене, което може да повлияе на работата му.

6. Калибриране
Оптичният предавател трябва периодично да се калибрира, за да се гарантира, че работи на желаното ниво на производителност. Това помага да се осигури точно и надеждно предаване на оптични сигнали.

Нашата фабрика

Hangzhou Junpu Optoelectronic Equipment Co., Ltd. Която е специализирана във влакна до дома (FTTH) и HFC мрежа от много години. Оборудването за комуникация с оптични влакна включва клемни кутии за оптични влакна, кутии за снаждане на оптични влакна, FTTH оптични линии за свързване, оптични кабели за свързване, оптични сплитери и EDFA мултиплексори с разделяне на дължина на вълната. Junpu предоставя цялостни решения на стандартни продукти или персонализирани в областта на FTTH.

416581265122140212926067198453770105613299562n d6e18377803052d24e2b9317f25fd6b6

ЧЗВ

Въпрос: Как работи оптичният предавател?

О: Оптичният предавател работи чрез преобразуване на електрически сигнали в оптични сигнали с помощта на източник на светлина, като лазерен диод или светодиод. След това светлината се модулира с електрическия сигнал, за да пренесе информацията, и се свързва към оптичното влакно.

Въпрос: Какво е оптичен предавател?

О: Оптичният предавател е устройство, което преобразува електрически сигнали в оптични сигнали за предаване през оптични влакна в телекомуникации или системи за предаване на данни.

Въпрос: Какви са основните компоненти на оптичния предавател?

О: Основните компоненти обикновено включват лазер или светодиод (LED) като източник на светлина, драйверна верига за модулиране на светлината според входния сигнал и свързващо устройство за ефективно прехвърляне на светлината в оптичното влакно.

Въпрос: Каква е разликата между лазер и светодиод в оптичен предавател?

О: Лазерите излъчват лъчи с по-голяма мощност и по-тясна дължина на вълната в сравнение със светодиодите, които имат по-широк спектър и по-ниска изходна мощност. Лазерите често се използват за приложения на дълги разстояния и за високоскоростни приложения, докато светодиодите са по-подходящи за по-къси разстояния и по-ниски скорости поради по-ниската си цена и простота.

Въпрос: Какви са предимствата на оптичните предаватели пред традиционните електрически предаватели?

О: Оптичните предаватели предлагат предимства като по-висока честотна лента, по-голяма устойчивост на електромагнитни смущения, по-ниско затихване на дълги разстояния и възможност за пренасяне на повече информация за единица време.

В: Каква е функцията на веригата на драйвера в оптичен предавател?

A: Веригата на драйвера получава входния електрически сигнал и го усилва до необходимото ниво за източника на светлина. Той също модулира източника на светлина, за да кодира информацията върху оптичния сигнал.

Въпрос: Как един оптичен предавател обработва различни скорости на данни?

A: Схемата на драйвера е проектирана да работи при определени скорости на данни, а оптичните предаватели са произведени да поддържат определени диапазони от скорости на данни. За по-високи скорости на данни водачът трябва да може да включва и изключва светлинния източник много бързо, за да кодира информацията.

Въпрос: Какво се разбира под термина "модулация" в контекста на оптичните предаватели?

О: Модулацията се отнася до процеса на кодиране на информация върху оптична носеща вълна чрез промяна на една или повече от нейните характеристики, като интензитет, честота или фаза, по начин, който съответства на входящия електрически сигнал за данни.

Въпрос: Какви са различните видове модулационни схеми, използвани в оптичните предаватели?

О: Общите модулационни схеми включват on-off манипулация (OOK), импулсна амплитудна модулация (PAM), квадратурна амплитудна модулация (QAM) и фазова манипулация (PSK). Всяка схема предлага различни предимства и се избира въз основа на специфичните изисквания на приложението.

Въпрос: Как се управлява оптичната мощност в оптичния предавател?

О: Оптичната мощност се управлява чрез верига за обратна връзка, която следи изходната мощност на предавателя и прави корекции в реално време на задвижващия ток на лазера или светодиода, за да поддържа постоянно ниво на изходна мощност. Това е известно като автоматично управление на мощността (APC).

Въпрос: Какви са съображенията за безопасност при работа с оптични предаватели?

О: Винаги трябва да се носи подходяща защита за очите, когато работите с оптични предаватели, тъй като излъчваната светлина може да бъде опасна за очите. Освен това, тъй като оптичните предаватели често съдържат лазери с висока мощност, с тях трябва да се работи внимателно, за да се предотврати повреда и да се спазват разпоредбите за безопасност.

Въпрос: Какви са екологичните спецификации за оптичните предаватели?

О: Оптичните предаватели са проектирани да работят в определени диапазони на температура, влажност и налягане. Тези спецификации са посочени в документацията на продукта и трябва да се вземат предвид по време на инсталиране и работа, за да се осигури оптимална производителност.

Въпрос: Какво е влиянието на температурата върху оптичните предаватели?

О: Температурните вариации могат да повлияят на работата на оптичните предаватели, засягайки стабилността на дължината на вълната и изходната мощност на източника на светлина. Много предаватели включват функции като температурни сензори и компенсационни вериги за смекчаване на тези ефекти.

Въпрос: Как оптичните предаватели компенсират загубите в оптичните влакна?

О: За да се преодолеят загубите на оптични влакна, оптичните предаватели са проектирани да осигуряват достатъчна изходна мощност, а оптичните системи често включват оптични усилватели, повторители или други устройства за регенериране на сигнала и компенсиране на затихването по пътя на предаване.

В: Какво се има предвид под термина "процент на битови грешки" (BER) в контекста на оптичните предаватели?

О: Степента на битова грешка е мярка за броя неправилно предадени битове в сравнение с общия брой предадени битове за даден период от време. Това е ключов показател за ефективност, използван за оценка на качеството на комуникационната връзка.

Въпрос: Какви са различните видове оптични предаватели?

О: Основните типове оптични предаватели включват предаватели с директна модулация, предаватели с външна модулация и модулатори на Mach-Zehnder с двойно задвижване.

Въпрос: Каква е разликата между директната и външната модулация в оптичните предаватели?

О: Директната модулация се отнася до директната модулация на източника на светлина, докато външната модулация се отнася до модулацията на външно устройство, което модулира оптичния сигнал.

Въпрос: Каква е функцията на оптичния предавател

О: Функцията на оптичния предавател е да преобразува електрически сигнали в оптични сигнали, които след това се предават по оптични влакна. Оптичните сигнали носят информация под формата на светлина, което позволява високоскоростна комуникация на дълги разстояния. Оптичният предавател обикновено включва източник на светлина като лазерен диод или светодиод, модулатор за кодиране на данните върху светлинния сигнал и драйвер за управление на интензитета и честотата на източника на светлина.

Въпрос: Как един оптичен предавател модулира оптичен сигнал?

О: Оптичният предавател модулира интензитета, фазата или честотата на оптичния сигнал, за да представи данните, които се предават.

Въпрос: Как се контролира изходната мощност на оптичен предавател?

О: Изходната мощност на оптичния предавател се контролира чрез регулиране на тока на отклонение и тока на модулация.
